 Impression 3d et carabine a air comprimé

Aller en bas
AuteurMessage
Invité
Invité



MessageSujet: Impression 3d et carabine a air comprimé   Lun 28 Sep 2015 - 22:59

Possesseur d'une Air Arm MPR FT depuis pas mal de temps déjà, je trouvais cette belle pcp un poil trop courte a mon avis. J'ai donc recherché un jeu de cales pour la rallonger. Trouvant le prix de ces quelques bouts de plastique trop cher pour ce que c'est, j'ai donc regardé pour les faire en bois. N'étant pas équipé pour travailler ce matériaux noble, mais étant équipé de logiciels de création 3D et ayant appris qu'un FabLab avait ouvert à proximité de chez moi, je me suis dis pourquoi ne pas tester l'impression 3D.

Je me suis donc mis sur mon petit logiciel, et tant qu'a faire, pourquoi ne pas modéliser une plaque de couche plus ergonomique par la même occasion. Pour la plaque de couche j'ai pris le modèle de la plus simple et la moins chère chez l'armurerie Gilles, à 85€

Voila donc ce que cela a donné sur mon logiciel :







Je suis donc parti au fablab, une clé USB en poche. Après quelques heures d'impression voila ce que ça a donné :



Après un petit coup de peinture :



Et après montage :



Cout de l'opération, 19€.

Je me suis dis que pour le prix j'allais pas perdre grand chose. C'était il y a 15 jours. Depuis rien n'a bougé, les pièces sont solides, bien sur il ne faut pas laisser tomber la carabine. L'impression est en ABS, le PLA étant biodégradable et assez sensible à l'humidité et au soleil. L'impression est faite en basse résolution pas soucis de rapidité et comme c'était juste un test.

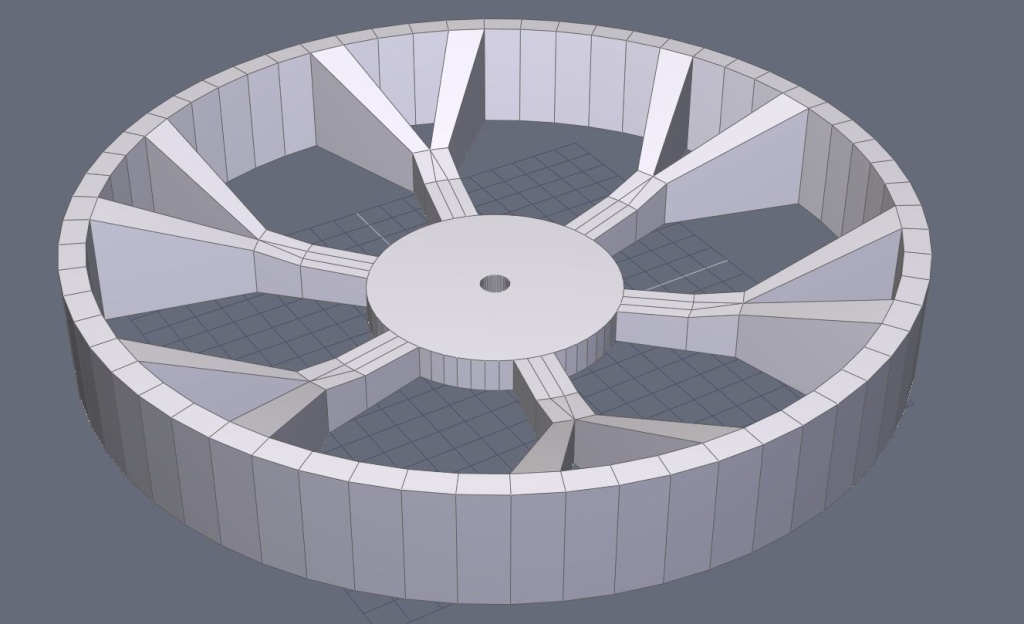

Pour continuer dans la foulée, je me suis modélisé une petite roue de parallaxe de 140mm de diamètre pour ma falcon.





J'ai envoyé le fichier au fablab ce matin et je suis allé la chercher cet après midi.

Voila ce que ca donne monté sur la MPR :







Comme pour la plaque de couche c'est une impression en basse résolution, on voit les différentes couches mais ca donne un style que j'aime bien. Cout de la roue : 14€

C'est très léger, beaucoup plus que l'équivalent en aluminium, au toucher c'est solide, résistant à la torsion. Je verrai bien dans le temps comment ça réagira.


Dernière édition par Ivanesco le Mar 29 Sep 2015 - 22:26, édité 1 fois
Revenir en haut Aller en bas
Herbez
Secrétaire de l'Atla
avatar

Messages : 2704
Age : 53
Date d'inscription : 05/02/2013
Localisation : 58

MessageSujet: Re: Impression 3d et carabine a air comprimé   Mar 29 Sep 2015 - 7:31

Superbe, vraiment nickel ses impressions trois D
Revenir en haut Aller en bas
Invité
Invité



MessageSujet: Re: Impression 3d et carabine a air comprimé   Mar 29 Sep 2015 - 7:37

Effectivement: bonne idée
Le cout est intéressant, à voir le durée de vie...
Il me semble que tu as pas fait la tourelle de zérotage, vu les modèles ça me semble une super idée pour un certain président lol
Revenir en haut Aller en bas
Invité
Invité



MessageSujet: Re: Impression 3d et carabine a air comprimé   Mar 29 Sep 2015 - 7:58

effectivement jolie boulot est a un prix raisonnable.
moi ce que j'ai remarquer c'est la petite pièces de réglage de zoom car mon collier ne tiens pas bien faut que je cherche ca.
et j'ai encore pas imprimer ma bande sur la grande roue alors la tourelle c'est pas pour demain
Revenir en haut Aller en bas
Alpazen

avatar

Messages : 440
Age : 59
Date d'inscription : 01/02/2013
Localisation : Lac Léman

MessageSujet: Re: Impression 3d et carabine a air comprimé   Mar 29 Sep 2015 - 10:19

Coucou Benoit

Sur la Falcon il suffit de remplacer la vis qui est sur la bague de zoom par une tige alu de 8mm, la tarauder et mettre une tige filetée au bout du même diamètre que la vis en imitant le petit ergot présent sur la vis d'origine, c'est pas très compliqué à faire !

Exemple avec un autre type de bouton home made :

[Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
Invité
Invité



MessageSujet: Re: Impression 3d et carabine a air comprimé   Mar 29 Sep 2015 - 12:49

je suis incapable de faire un truc aussi bien fini mais je vais me pencher sur le problème
merci pascal.
Revenir en haut Aller en bas
Gremlins

avatar

Messages : 881
Age : 43
Date d'inscription : 07/02/2013

MessageSujet: Re: Impression 3d et carabine a air comprimé   Mar 29 Sep 2015 - 19:29

belle realisation en effet
c'est vrai qu on pense pas au FabLab  , bon plan en tout cas merci du partage ça donnerai presque des tas d'idée :)

_________________
ma ptite collection de valises   [Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
Capitaine Caverne

avatar

Messages : 623
Age : 48
Date d'inscription : 30/10/2014
Localisation : Nancy

MessageSujet: Re: Impression 3d et carabine a air comprimé   Mar 29 Sep 2015 - 22:29

hello

c'est vrai que l'impression 3D fait des trucs bien finis maintenant, va falloir y penser plus souvent, fablab ou sites spécialisés sur internet pour avoir meme acces a des materiaux encore plus robustes, suffit de savoir dessiner, c'est plus facile que d'usiner
Revenir en haut Aller en bas
